| 多回路/特殊型固态继电器系列 >> 常开常闭直流固态继电器 YHD05D-1D/1Z

产品特性和应用	产品特性： ● 体积小，防水，防震动，无噪音无触点引弧; ● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高; ● 直流负载采用功率氧化物场效应管输出(MOSFET); ● 输入信号与TT0 和COMS 数字逻辑电路兼容; ● 100% 负载老化试验，通过欧共体CE 认证，国际1S09000 认证。产品应用：广泛应用在化工仪器设备，食品机械，健身器材，小型电动机，白炽灯，各种电磁阀，加热控温设备等自动化控制领域。 1Z: 当输入给一定控制信号，输出负载由一路切换为另外一路工作； 1D: 输入给一定控制信号，输出负载由常闭工作状态变为不工作状态。。
产品型号	YHD0510D1Z YHD0525D1Z YHD0515D1Z YHD0530D1Z YHD0520D1Z YHD0540D1Z	YHD0510D1D YHD0525D1D YHD0515D1D YHD0530D1D YHD0520D1D YHD0540D1D
负载电压	10-50VDC( 常开常闭型）	10-50VDC( 常闭型）
负载电流	10A 15A 20A 25A 30A 40A	10A 15A 20A 25A 30A 40A
控制电压	5-24VDC	5-24VDC
控制电流	5-55mA	5-55mA
通态降压	≤ 1.5V	≤ 1.5V
通态漏电流	≤ 2mA	≤ 2mA
开关时间	10ms	10ms
隔离电压	≥1500V	≥1500V
绝缘电压	≥1500V	≥1500V
动作状态指示	LED	LED
工作环境	-40-80℃	-40-80℃
外形尺寸	58×45×28(mm)	58×45×28(mm)
安置方式	螺栓固定 M4	螺栓固定 M4
重量	130g	130g

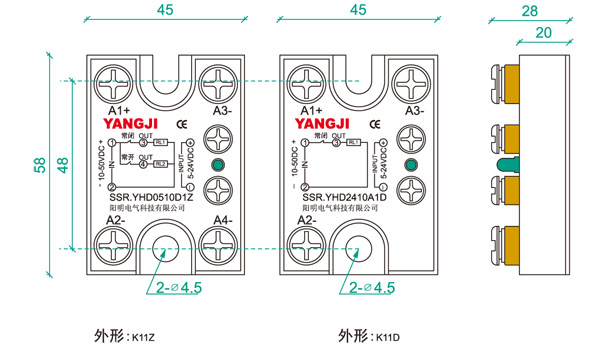

外形尺寸安置方式(mm)

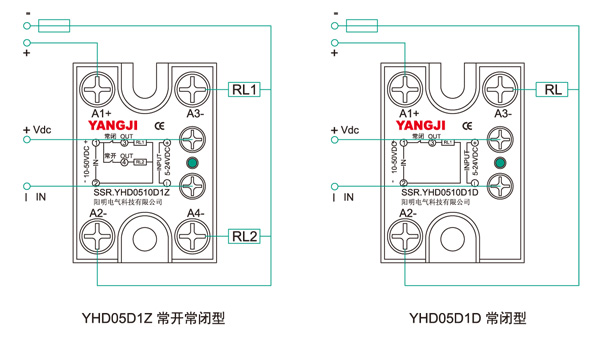

接线图
代号	K11Z K11D
