| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 交流负载采用两只单向可控硅芯片, 反并联组成输出；
● 真空+ 充氢保护焊接技术, 标准模数化尺寸，配有安全保护盖；
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 100% 负载老化试验，通过欧共体CE 认证，国际1S09000 认证; 国内3C 认证。
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种电磁阀，娱乐设施,加热控温设备等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合 |

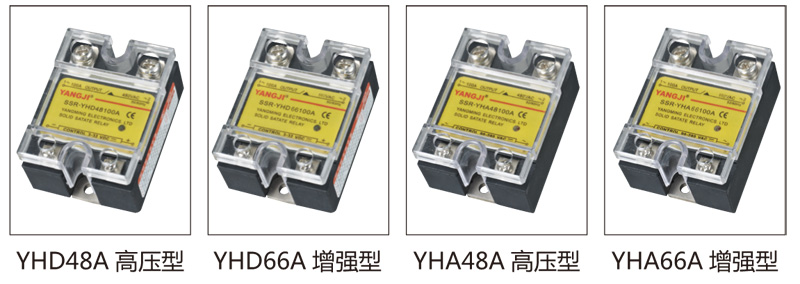

| 产品型号 |
YHD48100A
YHD48120A
YHD48125A
YHD48150A |
YHD6640A YHD6680A
YHD6650A YHD66100A
YHD6660A YHD66125A
YHD6675A YHD66150A |
YHA48100A
YHA48120A
YHA48125A
YHA48150A |
YHA6640A YHA6680A
YHA6650A YHA66100A
YHA6660A YHA66125A
YHA6675A YHA66150A |
| 负载电压 |
480VAC( 高压型) |
660VAC( 增强型） |
480VAC( 高压型) |
660VAC( 增强型） |
| 负载电流 |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
| 控制电压 |
3-32VDC |
3-32VDC |
90-250VAC |
90-250VAC |
| 控制电流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通态降压 |
≤ 1.1V |
≤ 1.3V |
≤ 1.1V |
≤ 1.3V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
135g |
135g |
135g |
135g |
外形尺寸
安置方式(mm) |
 |
| 接线图 |
 |
| 代号 |
K02A |
